Приводы Gilgen для распашных дверей

Если общий дизайн здания или конструктивные особенности дверного проёма не позволяют установить автоматические раздвижные двери, однако при этом требуется автоматизация для комфортного и удобного пользования дверью – на помощь приходят электромеханические приводы для распашных дверей. Они обеспечат беспрепятственный доступ для людей с ограниченными возможностями, организуют бесконтактный проход в любую точку здания, а также помогут справиться с массивными входными дверями.

Автоматика для распашных дверей

Распашная конструкция двери – самый часто применяемый тип дверных конструкций. Именно такими дверями оснащено большинство межкомнатных и наружных дверных проёмов в зданиях. Они достаточно компактны, разнообразны по своим параметрам, материалам и внешнему виду, что обусловило их повсеместное применение. Однако подобные конструкции имеют одну общую особенность – как правило, они открываются вручную.

Для того чтобы обычные двери заработали в автоматическом режиме, необходимо использовать специальные приводы для распашных дверей. По сути, данное решение представляет собой доводчик, который снабжён электродвигателем. В отсутствие питания привод и будет работать как доводчик, однако при подаче напряжения дверь становится полностью автоматической.

Автоматические распашные двери

Помимо привода, автоматические распашные двери обычно оборудуются датчиком движения, который срабатывает при приближении человека и запускает электродвигатель. Однако для активации двери могут применяться и другие устройства, такие как кнопки, брелоки, считыватели, а также использоваться система Push&Go, при которой привод начинает работу после толчка двери.

По способу установки привода автоматические распашные двери разделяют на решения с открытой и со скрытой установкой. При скрытой установке привод монтируется в пол или в потолок. Такой вариант применяется при повышенных требованиях к внешнему виду двери, однако достаточно сложен и трудоёмок в реализации. Чаще используется вариант с открытой установкой, при которой привод размещается на перемычке над дверью или непосредственно на дверном полотне. Открытая установка позволяет автоматизировать практически любую распашную дверь и отлично подходит не только для нового строительства, но и для модернизации и дооснащения уже существующих дверей.

По вариантам установки привода автоматические распашные двери разделяют на установки со стандартной или со скользящей тягой. При стандартной тяге (рычажной тяге) привод толкает створку от себя; в закрытом состоянии тяги образуют прямой угол с полотном двери. При скользящей тяге привод тянет створку на себя или толкает створку от себя при небольшом весе двери; в закрытом состоянии тяги складываются вдоль полотна двери. Для наглядности ниже представлены варианты установки на примере привода Gilgen FD20 для распашных дверей.

Установка привода со скользящей тягой на перемычку Открывание створки наружу Установка привода со скользящей тягой на дверное полотно Открывание створки внутрь

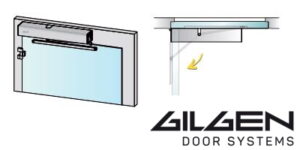

Установка привода со скользящей тягой на перемычку
Открывание створки наружу

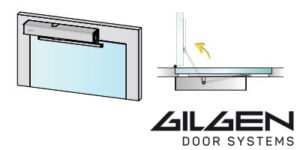

Установка привода со скользящей тягой на перемычку
Открывание створки внутрь
Установка привода со стандартной тягой на перемычку Открывание створки наружу Установка привода со скользящей тягой на перемычку Открывание створки внутрь

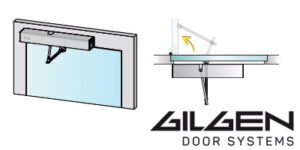

Установка привода со стандартной тягой на перемычку
Открывание створки наружу

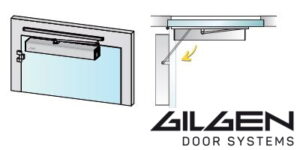

Установка привода со скользящей тягой на дверное полотно
Открывание створки внутрь

Надёжные и бесшумные приводы Gilgen для распашных дверей

Все узлы приводов Gilgen для распашных дверей рассчитаны на высокую производительность, максимальный срок службы и бесшумную работу. Приводы идеально подходят для новых установок и для автоматизации уже существующих дверей, предназначены для установки как на лёгкие межкомнатные двери, так и на тяжёлые наружные двери, в том числе и на противопожарные двери. Все приводы для распашных дверей сертифицированы на соответствие самым строгим стандартам качества, безопасности и надёжности.

Приводы также могут быть подключены к системам пожарной сигнализации, обеспечивая автоматическое распахивание дверей в экстренных случаях. Такой режим работы позволяет устанавливать автоматические распашные двери на путях эвакуации для организации беспрепятственного выхода людей.

Модель Привод FD10 Привод FD20 Привод FD20-F
Ключевая особенность Компактность и дизайн Высокая производительность Противопожарные решения
Высота привода 70 мм 95 мм 95 мм
Ширина привода 730 мм 690 мм 690 мм
Глубина привода 70 мм 95 мм 95 мм
Вес привода 8,2 кг 10,5 кг 10,5 кг
Максимальный вес дверной створки 150 кг 250 кг 250 кг
Ширина одностворчатой двери 730 – 1100 мм 750 – 1600 мм EN 3 – 6 (850 – 1400 мм)
Ширина двухстворчатой двери 1460 – 2200 мм 1500 – 3200 мм EN 3 – 6 (1700 – 2800 мм)
Максимальный угол распахивания 105° 105° 105°
Скорость на открывание 2,4…20 с (макс. 40°/с) 2,4…20 с (макс. 40°/с) 2,4…20 с (макс. 40°/с)
Скорость на закрывание 2,4…20 с (макс. 40°/с) 2,4…20 с (макс. 40°/с) 2,4…20 с (макс. 40°/с)
Максимальная ветровая нагрузка 80 км/ч (320 Па)* 80 км/ч (320 Па)*
Питание 230 В (+10/-15 %), 50 Гц, 10/13 А 230 В (+10/-15 %), 50 Гц, 10/13 А 230 В (+10/-15 %), 50 Гц, 10/13 А
Энергопотребление Макс. 350 Вт Макс. 560 Вт Макс. 560 Вт
Энергопотребление в режиме ожидания 4 Вт 4 Вт 4 Вт
Подключение внешних устройств 24 В (±10 %), 1,4 А 24 В (±10 %), 2 А 24 В (±10 %), 2 А
Температурный режим -15 .. +50 °C -15 .. +50 °C -15 .. +50 °C
Влажность Макс. 85 % Макс. 85 % Макс. 85 %
Класс защиты IP 20 IP 40 (42) IP 40 (42)

*Зависит от размера двери и типа тяги
