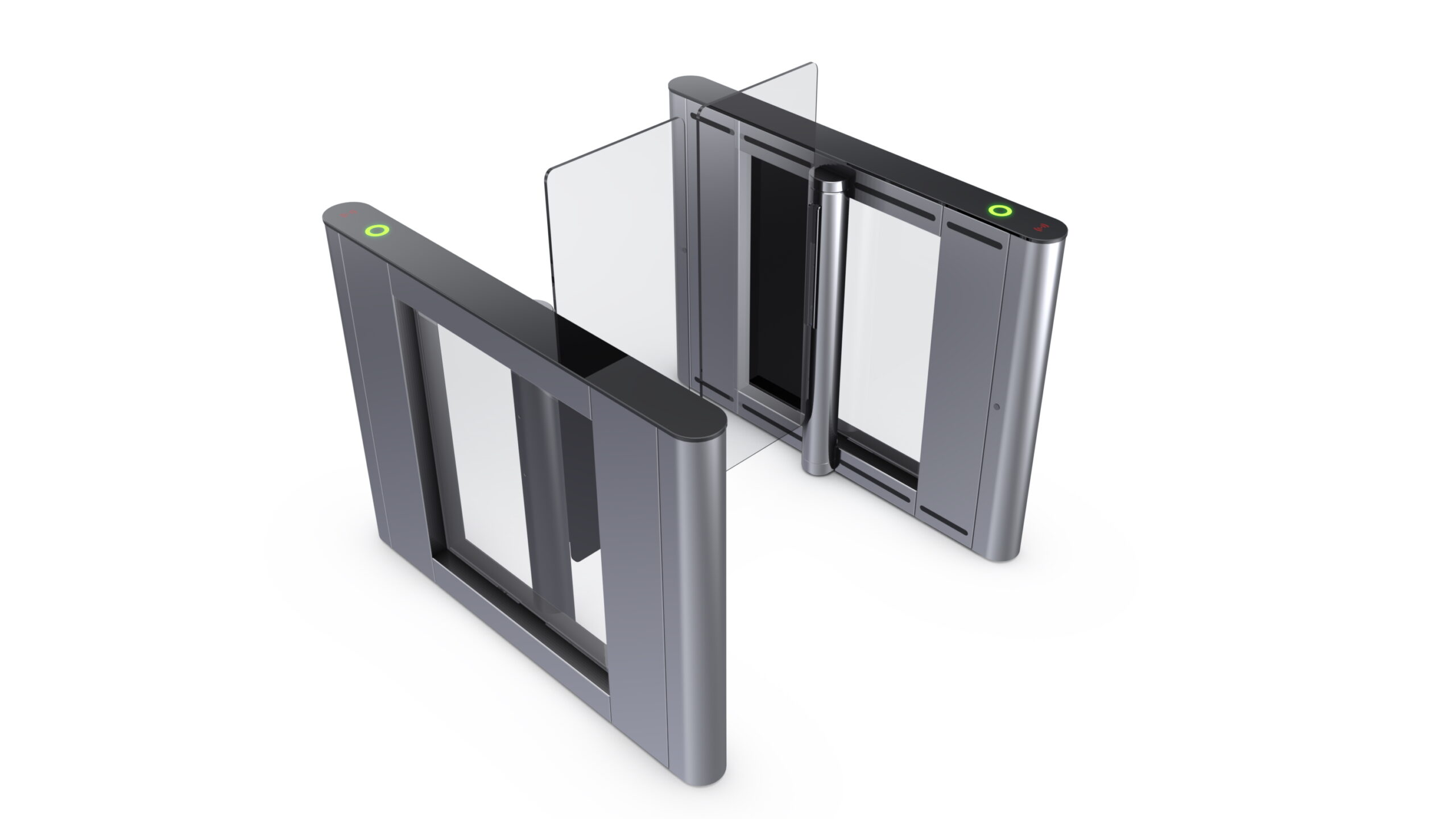

Распашные турникеты GDS Vision Touch – это премиальные турникеты, изготовленные в соответствии с европейскими требованиями и стандартами на заводе в Турции. Корпус из нержавеющей стали и закалённого стекла имеет компактные габариты и длину всего 1319 мм. За безопасность отвечают 16 пар сенсоров верхнего и нижнего уровней, а надёжные моторы имеют наработку на отказ в 10 млн циклов.
Ширина проёма для установки распашных турникетов
Распашные турникеты GDS Vision Touch имеют минималистичный дизайн и компактный форм-фактор, что позволяет использовать данное оборудование в местах, в которых пространство для установки турникетной группы сильно ограничено.
| Габаритные размеры | |
| Ширина прохода | 650 мм – 915 мм (возможна нестандартная ширина) |
| Высота створки | 945 мм – 1200 мм – 1800 мм (возможна нестандартная высота) |
| Расстояние до нижнего края створки | 135 мм |
| Ширина стойки | 132 мм (без мотор-колонны) |
| Вынос мотор-колонны | 57 мм |
| Длина стойки | 1319 мм |
| Высота стойки | 1020 мм |
Распашные турникеты GDS Vision Touch имеют два базовых варианта ширины прохода. Стандартный проход шириной 650 мм или широкий проход для МГН шириной 915 мм. По индивидуальному запросу возможно изготовление проходов нестандартной ширины.
Ширина стойки составляет 132 мм. В центральной части стойки расположена мотор-колонна, которая выступает за край стойки на 57 мм. С учётом мотор-колонны, общая ширина крайней стойки в центральной её части составляет 189 мм, а промежуточной стойки (с двумя моторами) – 246 мм.
Таким образом, для установки турникетов GDS Vision Touch необходима следующая ширина проёма в свету (при стандартных проходах по 650 мм):

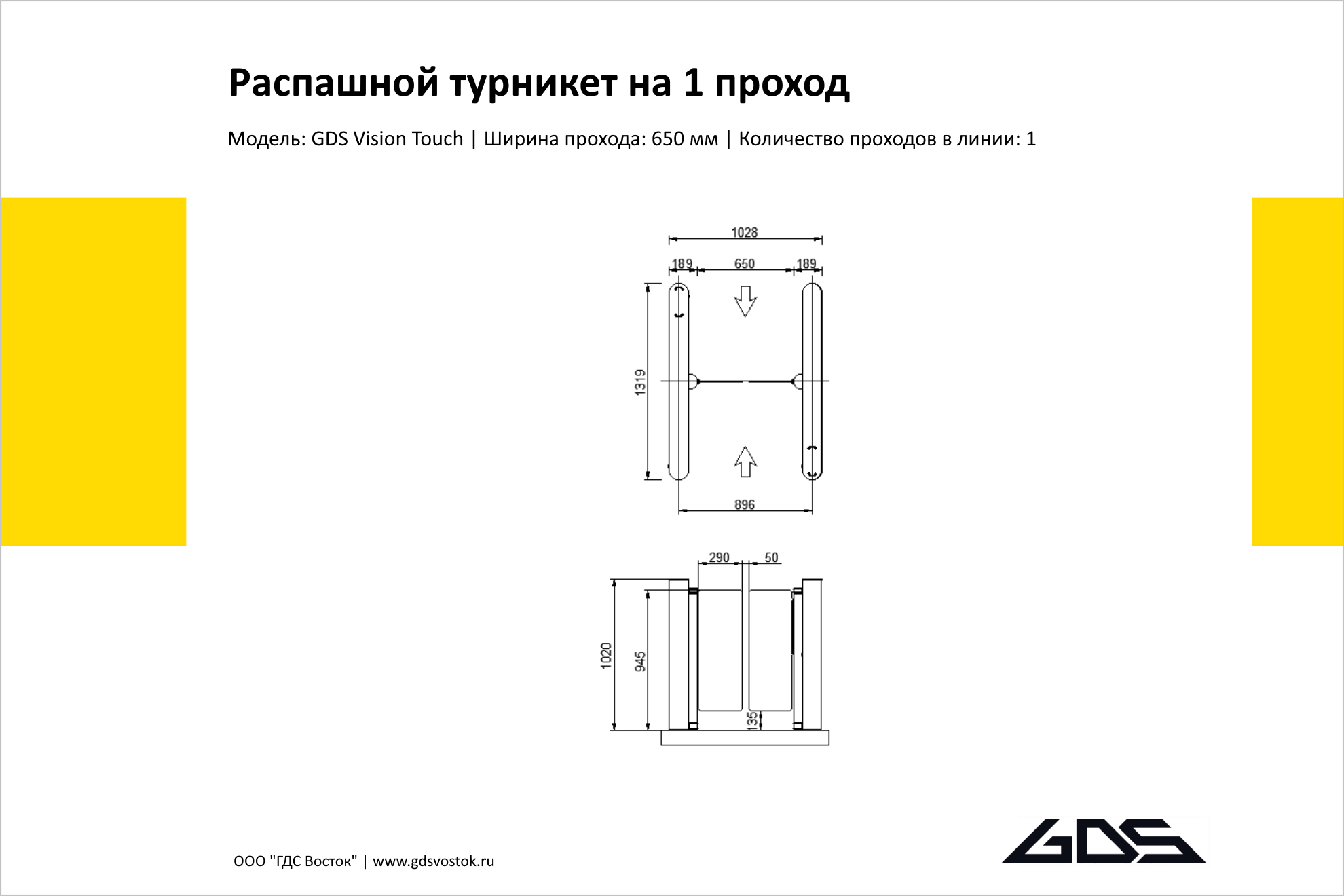

- Распашной турникет на 1 проход – ширина 1028 мм

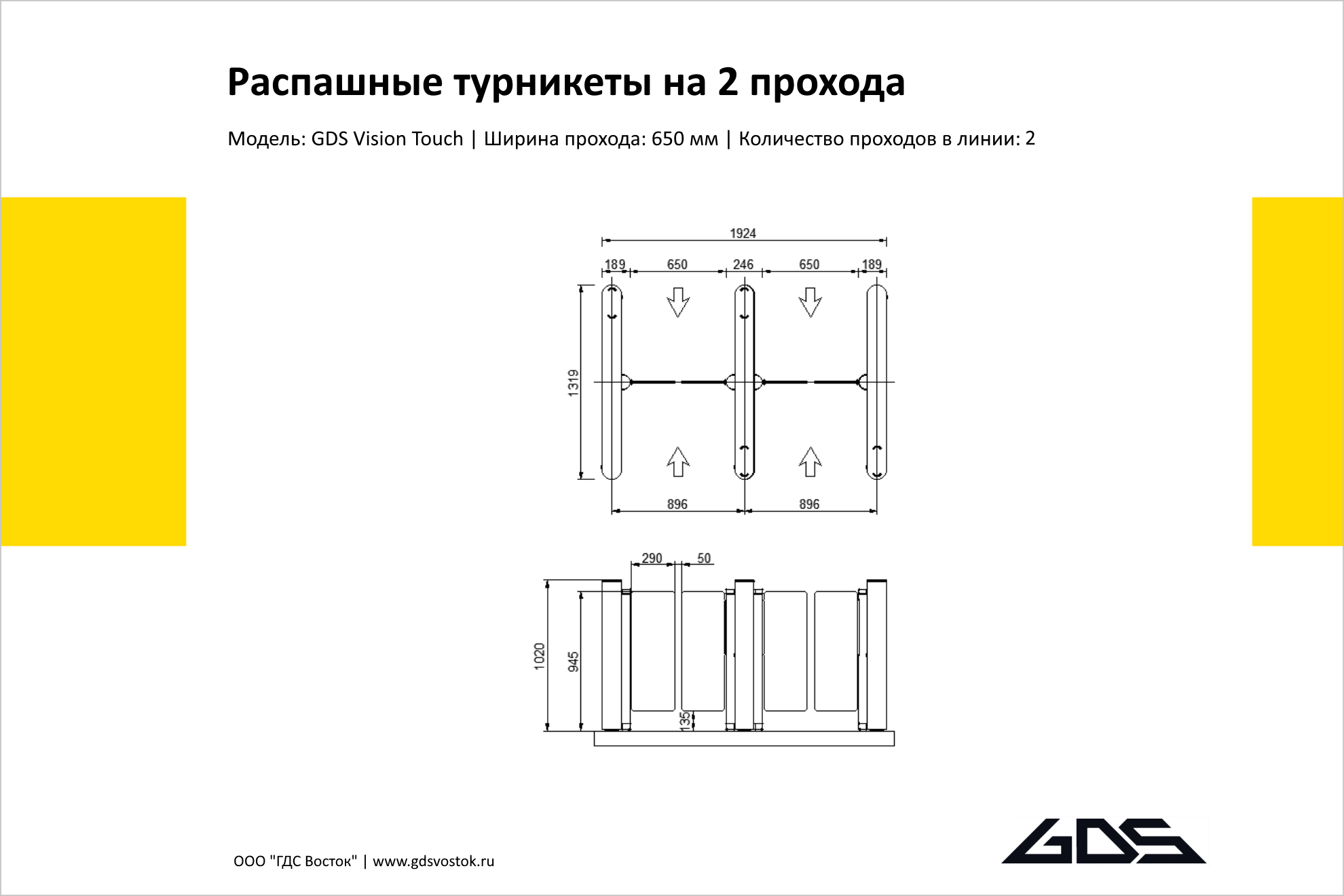

- Распашные турникеты на 2 прохода – ширина 1924 мм

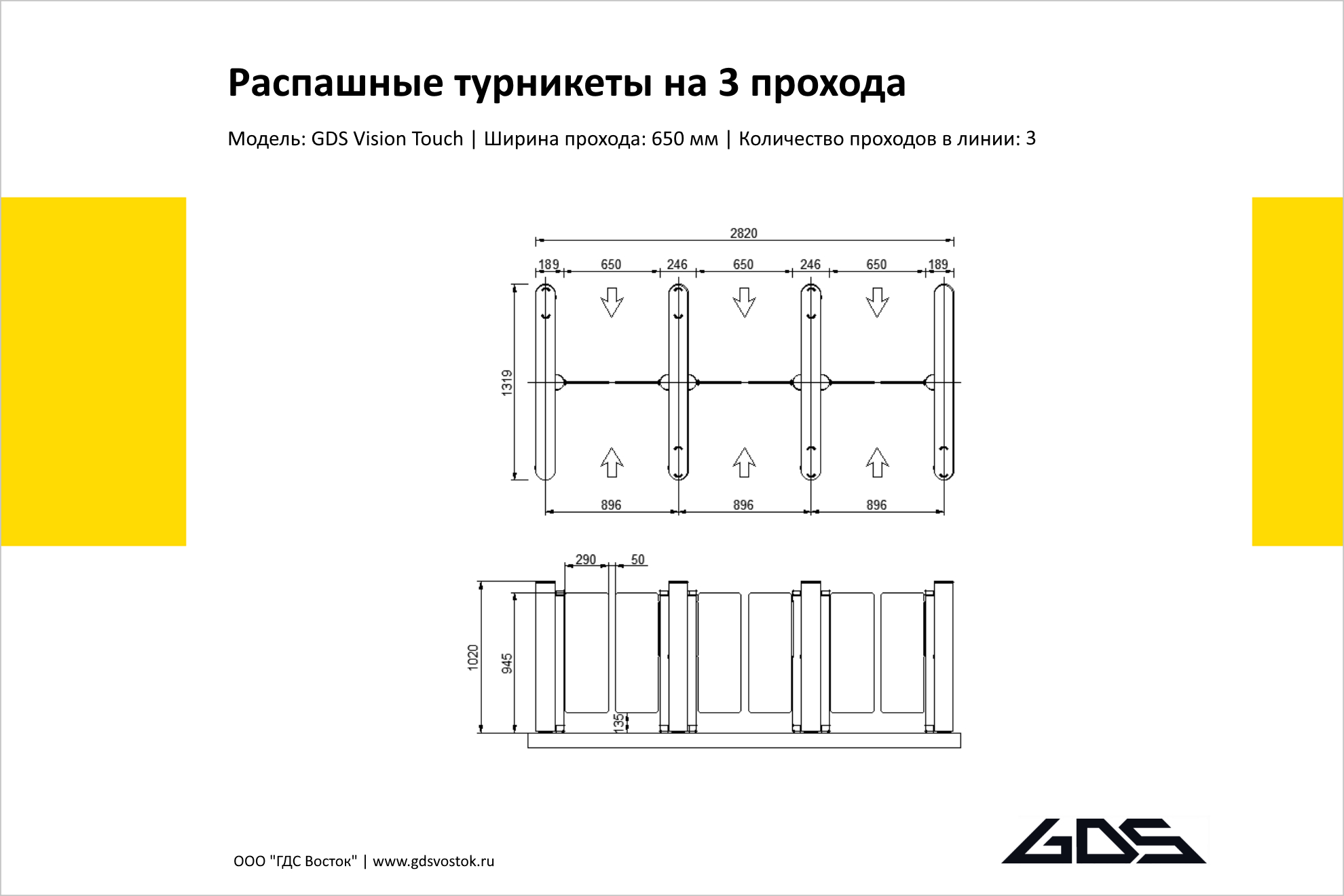

- Распашные турникеты на 3 прохода – ширина 2820 мм
- Распашные турникеты на 4 прохода – ширина 3716 мм

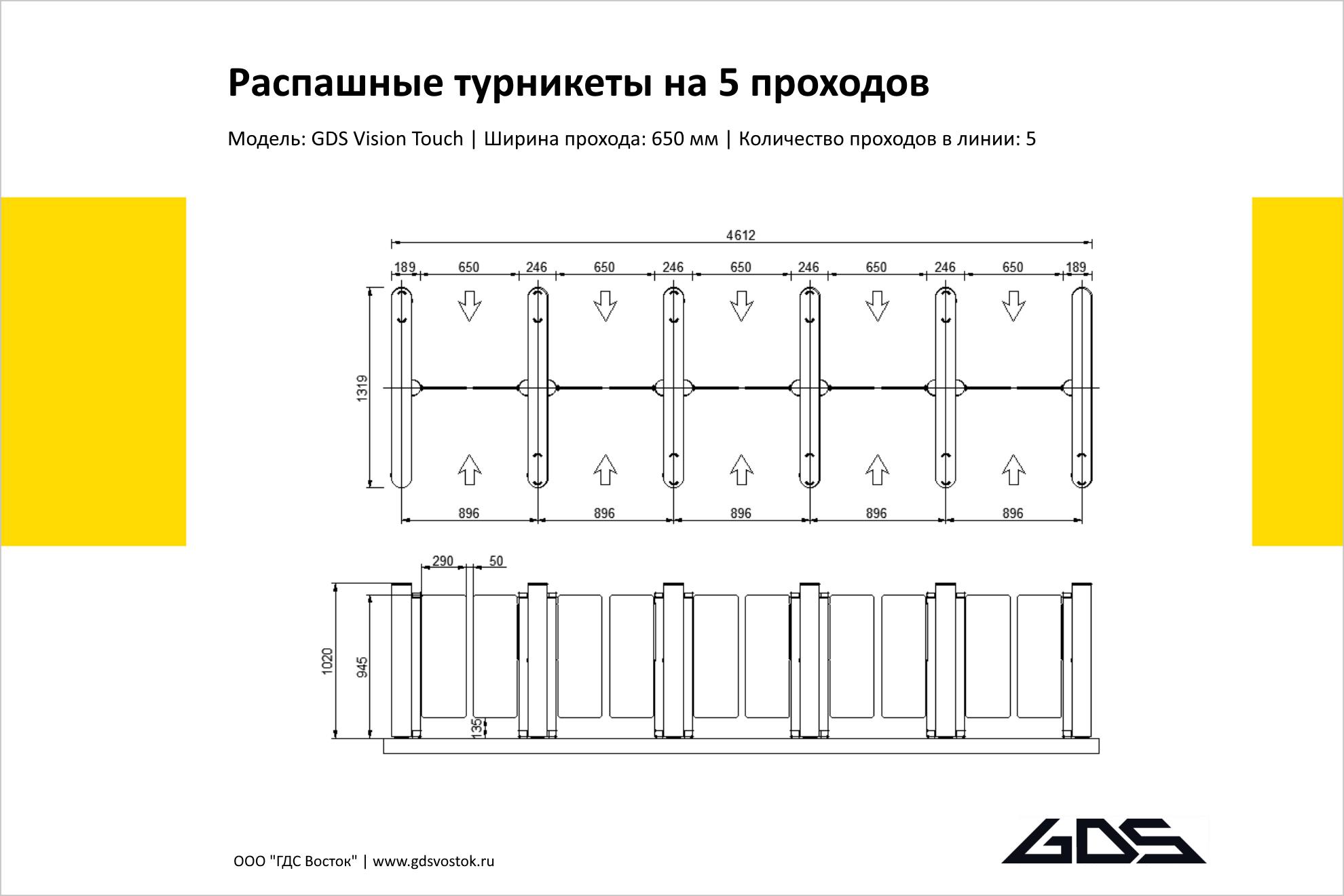

- Распашные турникеты на 5 проходов – ширина 4612 мм
- Распашные турникеты на 6 проходов – ширина 5508 мм
Материалы и внешний вид
Распашные турникеты GDS Vision Touch изготавливаются из премиальных материалов (нержавейка и стекло) и имеют привлекательный внешний вид.
Рама турникета выполнена из окрашенной гальванизированной стали, что позволяет создать прочный и устойчивый каркас.
Боковые панели изготавливаются из нержавеющей стали AISI 304, что делает корпус турникета долговечным и устойчивым к внешним воздействиям. При незначительных повреждениях или царапинах панели из нержавеющей стали могут быть отшлифованы, что вернёт турникетной группе привлекательный внешний вид. Опционально боковые панели могут быть окрашены в любой цвет по каталогу RAL, что позволяет вписать распашные турникеты GDS Vision Touch в любой архитектурный проект.
Верхняя панель турникета выполнена из закалённого стекла толщиной 10 мм. Использование стекла позволяет скрытно размещать считыватели под верхней панелью, что создаёт более привлекательный внешний вид по сравнению с накладным способом размещения считывателей. Для удобства пользователей место расположения считывателей под стеклом подсвечивается специальной LED-рамкой.
Створки турникета также выполняются из закалённого стекла толщиной 10 мм, которое более устойчиво к абразивным воздействиям и проще в уборке по сравнению с органическим стеклом или акрилом.
| Материалы | |
| Рама | Окрашенная гальванизированная сталь |
| Боковые панели | Нержавеющая сталь AISI 304 (Опционально: покраска по каталогу RAL) |
| Верхняя панель | Закалённое стекло, 10 мм |
| Створки | Закалённое стекло, 10 мм |
| Боковые заполнители | Закалённое стекло, 10 мм |
Защищённость и безопасность
Распашные турникеты GDS Vision Touch представляют собой проход с двумя створками, оборудованный системой сенсоров, способных обнаруживать несанкционированный проход с обеих сторон турникета. Всего в корпус турникета встроено 16 пар сенсоров (по 8 пар в верхней и в нижней части).
При попытке прохода вслед за авторизованным пользователем или навстречу ему турникет зафиксирует нарушителя и подаст сигнал тревоги. Поведение створок турникета в случае тревоги может быть настроено на защищённый или безопасный режим.
В защищённом режиме створки турникета закроются, пытаясь заблокировать нарушителя. В этом режиме существует угроза того, что створки ударят неавторизованного пользователя.
В безопасном режиме створки турникета останутся открытыми и не будут пытаться заблокировать нарушителя. В этом режиме исключается возможность нанесения травмы пользователю, однако на факт нарушения и тревожный сигнал от турникета должны оперативно отреагировать сотрудники охраны.
Для объектов с повышенными требованиями к защищённости могут использоваться распашные турникеты с высокой створкой. Стандартная высота створок составляет 945 мм от уровня пола, однако возможно увеличение высоты до 1200 или 1800 мм.
Распашные турникеты GDS Vision Touch могут быть подключены к системе автоматической пожарной сигнализации (нормально-закрытый контакт). При поступлении сигнала «Пожар» (размыкание контакта) створки турникета автоматически открываются в заданном направлении для обеспечения беспрепятственной эвакуации. После снятия сигнала «Пожар» или после восстановления питания створки турникета вернутся в закрытое положение.
Принцип действия
Створки распашного турникета штатно находятся в закрытом положении. После активации дверные створки откроются по направлению движения. После прохода авторизованного пользователя дверные створки закроются, предотвращая проход следующего, неавторизованного пользователя. Если после авторизации пользователь не совершает проход, дверные створки через несколько секунд встают в штатное положение.
Турникет может быть использован в обоих направлениях, но не одновременно. При встречной авторизации с разных сторон приоритет прохода имеет тот пользователь, который активировал турникет первым.
Турникет имеет возможность начинать новый цикл прохода, не дожидаясь закрытия створок. Таким образом, при плотном потоке пользователей, которые последовательно авторизуются друга за другом, створки турникета будут оставаться открытыми до тех пор, пока все авторизовавшиеся пользователи не пройдут через турникет.
Интеграция со СКУД и подвод кабеля
Распашные турникеты GDS Vision Touch поставляются без встроенных контроллеров СКУД и считывателей и могут быть подключены к любой системе контроля доступа посредством сухих контактов. Считыватели карт устанавливаются внутрь турникета под верхнюю панель (максимальный размер считывателя Ш55xД130xВ30 мм). Турникет имеет встроенную LED-подсветку места размещения считывателя.
Возможно изготовление индивидуальных верхних панелей с отверстиями или вырезами для установки лифтовых дисплеев, кронштейнов или иных аксессуаров. Также возможно изготовление верхней панели из нержавеющей стали со специальными окошками в местах размещения считывателей.
Подвод кабеля к распашному турникету осуществляется через специальные отверстия в нижней части стойки. Перед установкой турникета необходимо осуществить прокладку кабеля в специальных кабель-каналах в полу или через проколы на технический этаж (при наличии). В кабель-каналах должно оставаться достаточно места для протяжки коммуникационных кабелей между ведущей и ведомой стойками турникета.
Для подключения распашного турникета необходимо предусмотреть кабели следующего назначения:
- Кабель питания 220В
- Кабель подключения к СКУД (UTP на 4 пары; сигналы: открыть на вход, открыть на выход, вход совершён, выход совершён)
- Кабель считывателя (1 для крайней стойки, 2 для центральной стойки)
- Кабель пожарной сигнализации
- Коммуникационные кабели (2 шт., поставляются вместе с турникетом)
- Кабель для панели управления (UTP, опционально)
- Кабели для получения сигналов тревог (UTP, опционально)
| Технические характеристики | |
| Напряжение питания | 100 – 240 В переменного тока, 50/60 Гц |
| Блок питания | 24 В постоянного тока |
| Рабочая температура | От 0°C до +55°C |
| Потребляемая мощность | В режиме ожидания: 60 Вт В работе: 115 Вт |
| Мотор | Мотор и коробка передач постоянного тока Интегрированный энкодер Электромагнитный замок |
| Время открытия/закрытия | 0,7 – 1,5 сек (в зависимости от размера створок) |
| Сенсоры | 16 сенсоров (8 сверху, 8 снизу) |
| Наработка на отказ | 10 млн циклов |
| Класс защиты | IP54 |
| Коммуникация | RS485, RS232, Modbus, TCP/IP |
Брошюра Распашной турникет GDS Vision Touch
